Raspberry Pi 5 с NVMe и резервным питанием

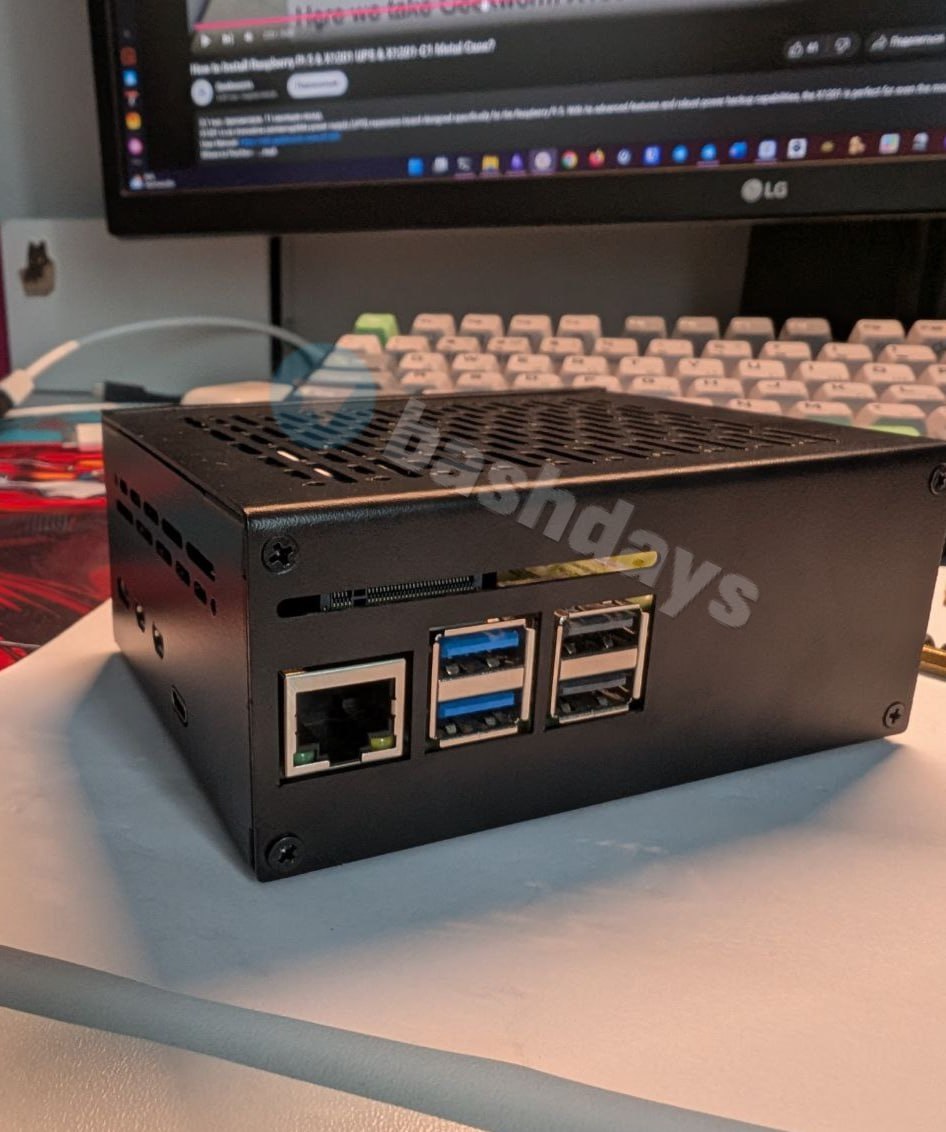

Моя Raspberry Pi 5 (8Gb) последнее время крутилась в таком корпусе. Но после скачков напряжения, всё знатно троило, приходилось регулярно использовать fsck, да чё греха таить порой и это не помогало.

В очередной раз меня это заебало, всё накрылось пиздой, micro-sd явно к такому не была готова. И я пошел гуглить.

Ну и нагуглил:

1. Корпус: Geekbord X1201-C1
2. Кулер: Active Cooler Geekworm H505
3. Плата расширения: Geekworm X1201 V1.1
4. Адаптер NVMe: HAT X1001 2280 2242 2230

Роман Шубин

CEO & CTO, Главред в «Цифровой улей»

Задать вопрос

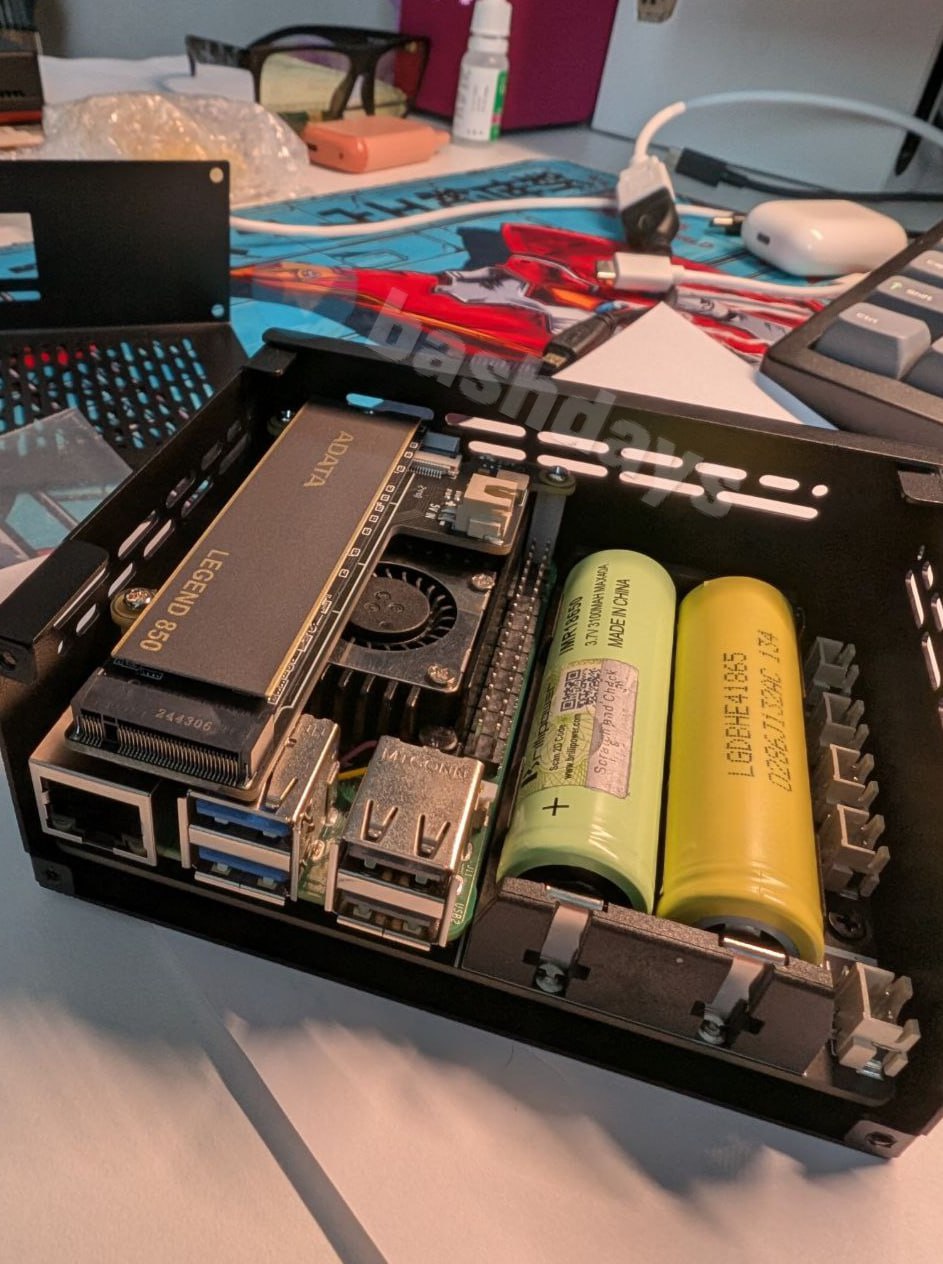

Смысл данного сетапа: 2 батарейки 18650 используются для резервного питания, ну и самое главное это замена micro-sd на полноценный NVME диск.

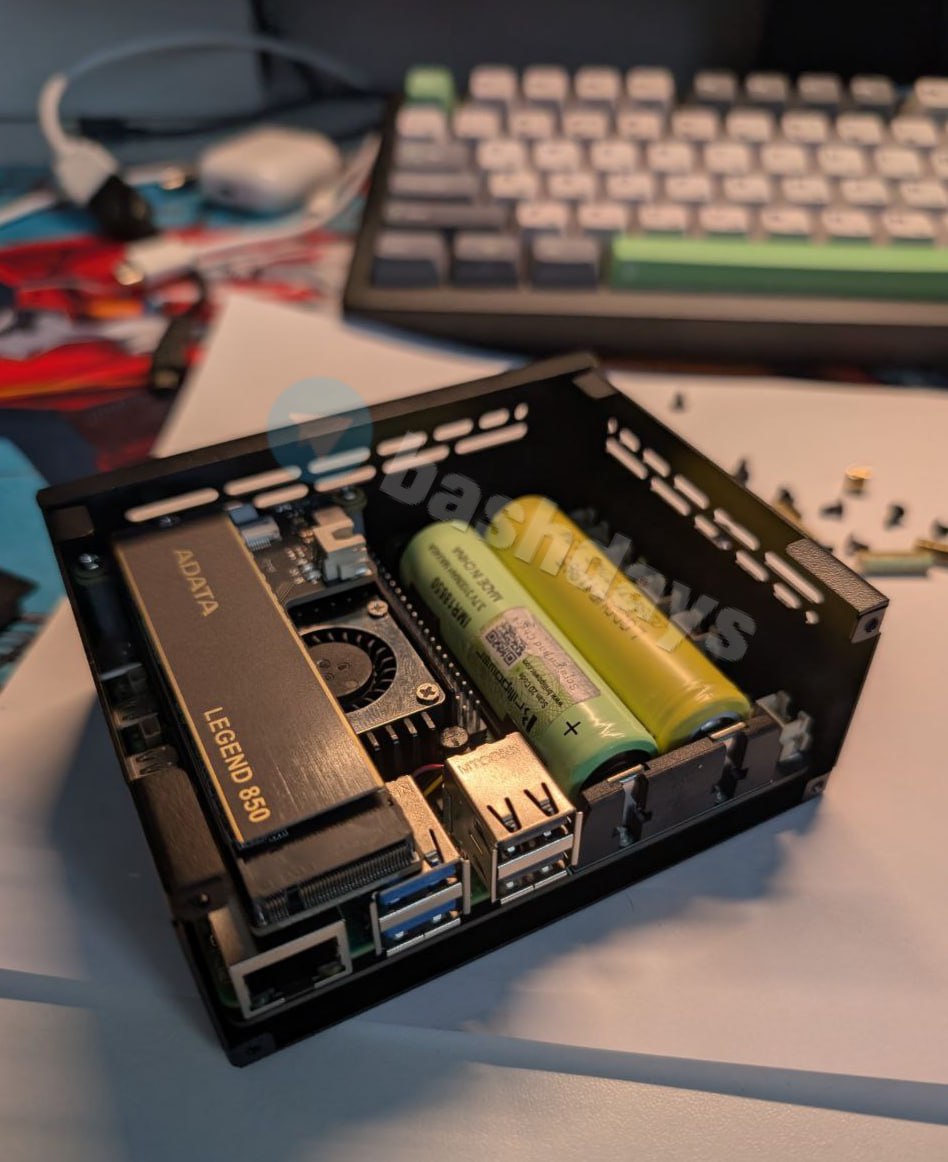

Заказал. Довольно быстро пришло. Собрал всё в кучу, особых трудностей не возникло. Ну а дальше…

Как обычно. Если хочешь, чтобы что-то заработало, нужно допилить напильником. В моём случае куллер отказывался вообще включаться.

По итогу двух часов пиздостраданий я скомпилировал этот модуль и доставил еще каких-то 100500 пакетов. Ну естественно нихуя не заработало.

Пришлось писать Python-скрипт, который нужно было сделать сервисом. Скрипт отслеживает температуру и запускает вертушку при необходимом пороге перегрева.

Кусок скрипта выглядит так:

try:
    while True:
        temp = get_temp()
        print(f"Temperature: {temp}")
        if temp > 50:
            lgpio.gpio_write(h, GPIO, 1)
        else:
            lgpio.gpio_write(h, GPIO, 0)
        time.sleep(5)

Это пиздец конечно. Если вздумаешь брать эти железяки, сразу готовься маленько поебстись.

Еще из минусов: 2 дырки под вход питания, сначала я пихал в родную дырку малины, а потом уже прочитал, что сука надо пихать в другую дырку, но предварительно поплевать, чтобы трения не было. Хорошо, что ничего не спалил и не взорвалось.

То есть на корпусе 2 дырки под питание. Родное малиновское и через плату расширения через банки 18650.

Короче победил, погонял, провёл стресс-тесты, отключил питание, 18650 отлично держат, не засекал сколько, чисто проверял переключение питания.

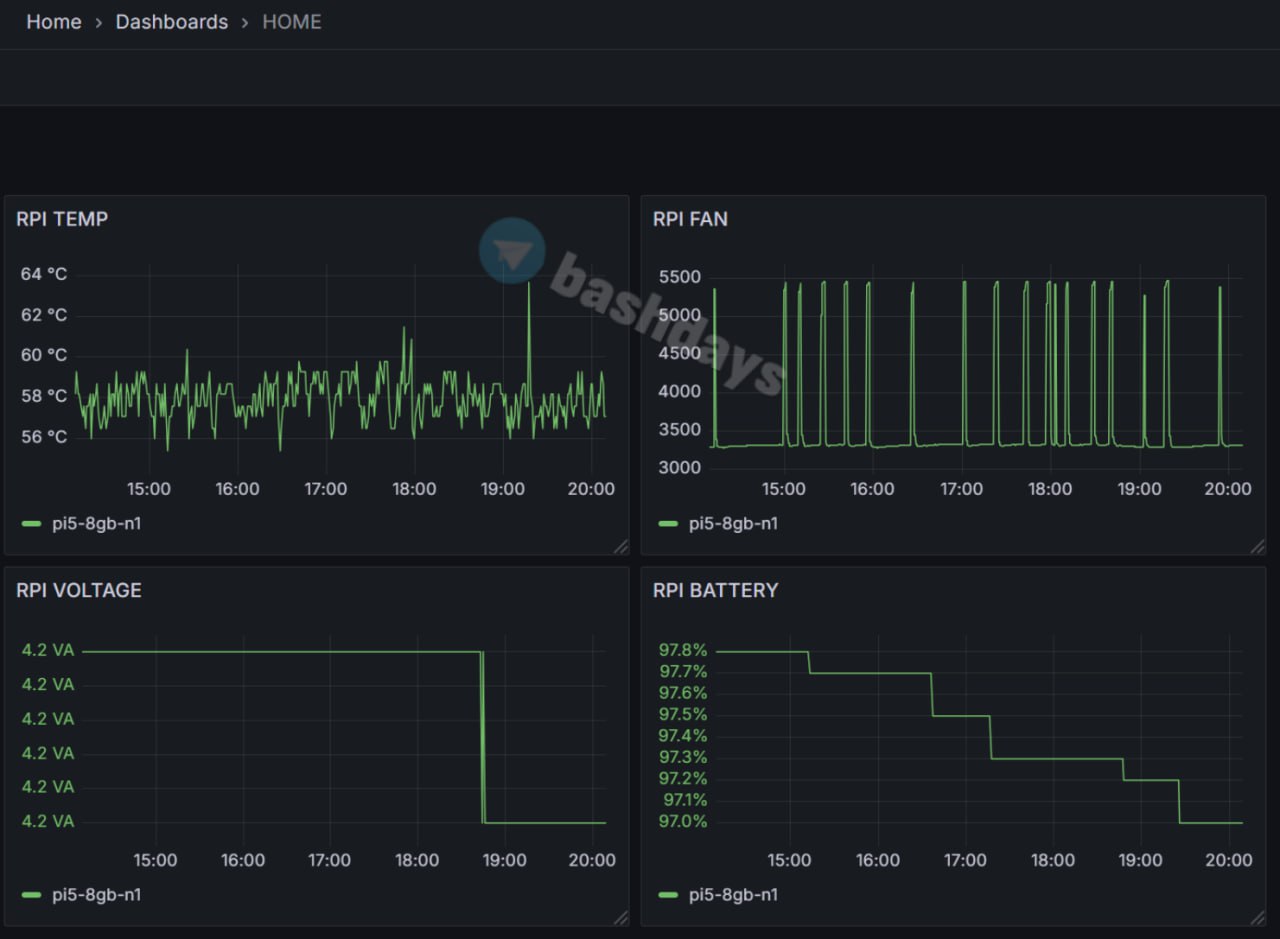

Ну и графики завел в графану чтобы потом визуально оценить происходящее.

Роман Шубин

CEO & CTO, Главред в «Цифровой улей»

Задать вопрос

Хоть сетап и проблемный, но проблемы решаются. По итогу получаешь энергонезависимое устройство да еще и на NVME диске.

Пока доволен. Дальше видно будет.

Такие дела…

А еще меня смущает надпись на плате расширения - Не используйте батареи 18650 с встроенной защитой. А я в душе не ебу какие у меня аккумуляторы туда вставлены.

Собственно вопрос в зал — кто шарит за электронику, чем грозит вставка батареек с защитой? Мне почему-то всегда казалось, что такие батарейки намного надежнее чем просто без защиты. Слышал что если на плате есть BMS, то защита в батарейках не нужна.

Напишите в комменты, а то мож у меня этот сетап через неделю прикажет долго жить.
